Pasang Head Unit Android dan Tombol Setir di Kia All New Picanto, Link Pembelian dan Cara Install

Pasang Head Unit Android dan Tombol Setir Kia All New Picanto

Share

CaruserMagz.comTutorial Pasang Head Unit Android dan Tombol Setir Picanto – Pada artikel ini, kami ingin berbagi pengalaman mengganti head unit single-din jadul pada Kia All New Picanto 2012 menjadi HU Android 9-inci, sekaligus memasang tombol setir original.

Kami akan memaparkan apa saja barang yang harus dibeli, alat yang harus disiapkan, hingga tutorial bongkar-pasang komponen terkait pada mobil hatchback Kia Picanto.

Kia All New Picanto (ANP) generasi-3 yang hadir di Indonesia pada 2011 lalu memang minim fitur. Head Unitnya hanya disediakan single-din jadul yang fungsinya juga sangat terbatas. Sehingga HU ori bawaan pabrikan tersebut sudah tidak relevan dengan kebutuhan berkendara masa kini.

Untuk meningkatkan fungsionalitas fitur hiburan Kia ANP tersebut, rasanya wajib mengganti HU bawaan ke HU kekinian semisal HU Android layar sentuh. Ada banyak pilihan HU Android, baik yang murah hingga yang puluhan juta.

Bagusnya, kini sudah banyak HU Android murah dengan kualitas mumpuni, dan punya fitur-fitur menarik. Sehingga mengganti head unit canggih tidak lagi terasa mahal bagi kalangan pengguna mobil kaum mending-mending.

Agar lebih keren, lebih fungsional dan tentunya lebih aman dioperasikan, alangkah lebih baiknya sekalian memasang tombol setir. Agar saat butuh mengoperasikan HU sambil mengemudi, tangan pengemudi tidak perlu lepas dari setir.

Apa Saja yang Dibutuhkan?

Berikut perangkat yang harus dibeli untuk modifikasi ringan ini, sekaligus link tempat pembeliannya di e-commerce:

  1. Head Unit Android 9-inci Skeleton SKT-8189Link Pembelian di Shopee – harga sekitar Rp 800k – 1,2 juta.
  2. Frame Head Unit untuk ukuran HU 9-inci pada DashboardBeli di Shopee / Beli di Tokopedia – Harga sekitar Rp 260k – 300k.
  3. Tombol Setir Original ANPBeli di Shopee / Beli di Tokopedia (termasuk clockspring Rp 1,65 jt)
  4. Clock Spring – Konektor Tombol ke sistem komputer mobil – Beli di Shopee – harga sekitar Rp 350k – 500k.
  5. Kabel Plug and Play (PNP) – penghubung HU ke Sistem mobil – Beli di Shopee – harga Rp 50k – 100k.
  6. Kamera Parkir Belakang – Jika berminat menambah fitur kamera parkir – harga sekitar Rp 200k.

Pasang Head Unit Android Touchscreen

Alat yang dibutuhkan:

  • Obeng Minus – Lebih Bagus Plastik Pencungkil khusus
  • Obeng Kembang

Membongkar Head Unit Lama

  • Untuk membongkar HU lama, perlu mencungkil frame pada titik yang disediakan, yaitu di sisi bawah sebelah kanan dan kiri. Ada lubang kecil yang muat ujung obeng minus.
  • Agar frame dan dashboard tidak lecet, alasi sisi obeng yang kontak dengan dashboard dengan kain.
  • Setelah pengait frame bagian bawah terangkat, lanjutkan buka bagian atas dengan perlahan dan hati-hati.
  • Jika frame telah terlepas dari dasboard, lepaskan semua kabel yang terhubung he head unit.
  • Buka semua baut head unit dan ventilasi AC pada frame.

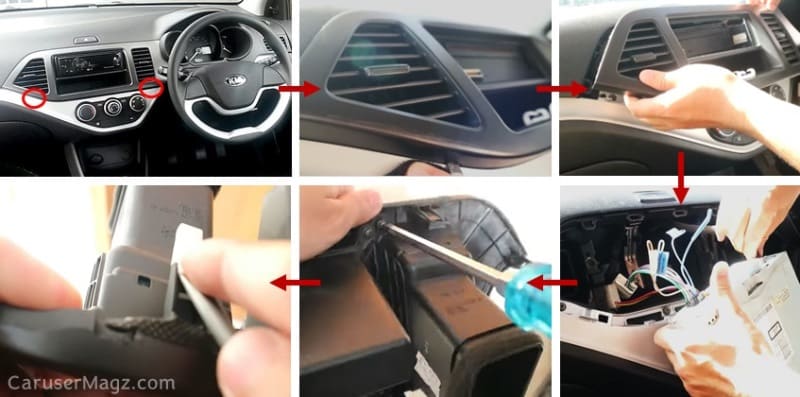

Step Buka Frame Head Unit All New Picanto
Step Buka Frame Head Unit All New Picanto – sumber: YouTube Erik Rahman

Memasang Head Unit Baru

  • Pindahkan semua klip pada frame lama ke frame baru. Hati-hati agar semua klip utuh saat bongkar pasang.
  • Pasang ventilasi AC pada frame baru.
  • Pasang Head unit baru (HU Android 9-inci) pada frame baru dengan baut yang telah disediakan saat membeli HU.
  • Pasang Kabel PNP pada head unit.
  • Hubungkan kabel PNP ke kabel di mobil.
  • Pasang semua kabel lainnya, seperti kabel antenna radio, kabel GPS (tersedia pada HU baru), kabel USB Port.
  • Jika kabel telah terhubung semua, test hidupkan HU dengan menghidupkan kunci kontak mobil. Yakinkah listrik tersambung dan HU berfungsi dengan baik.
  • Pasang kembali frame pada dashboard.

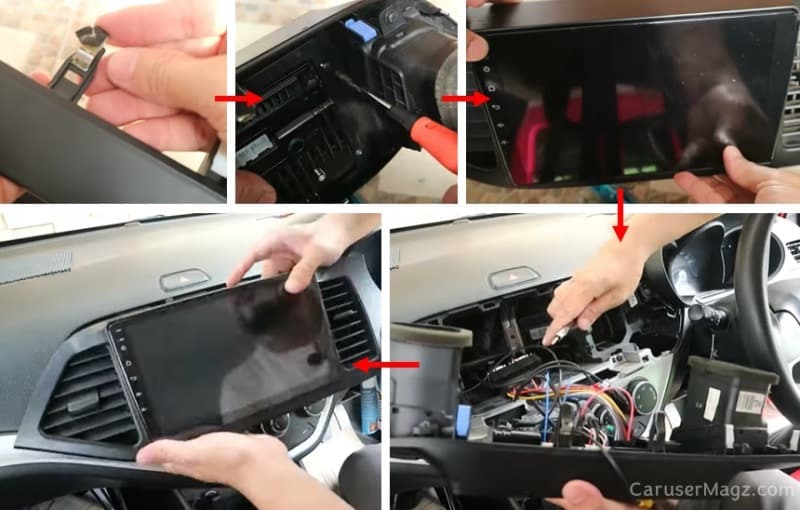

Step Pasang Frame dan Head Unit Android di All New Picanto
Step Pasang Frame dan Head Unit Android di All New Picanto

Pasang Tombol Setir Original

Alat yang dibutuhkan untuk kegiatan bongkar pasang:

  • Kunci Bintang ukuran T40
  • Kunci Shock ukuran 22-in
  • Extension untuk kunci Shock
  • Obeng Kembang / Obeng +
  • Gergaji Besi

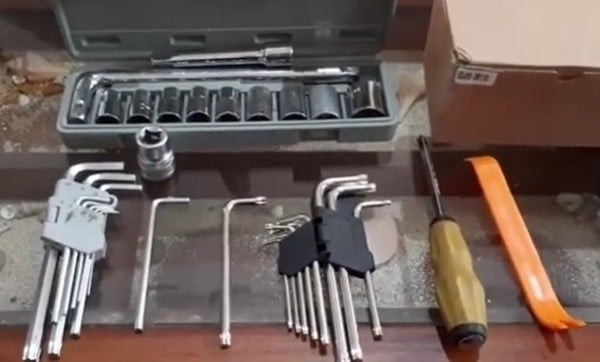

Alat yang dibutuhkan untuk pasang tombol setir Kia ANP
Alat yang dibutuhkan untuk pasang tombol setir Kia ANP

Bongkar Setir

  • Buka baut di sisi kiri dan kanan pada bagian batang setir, hingga bagian tengah palang setir terasa longgar.
  • Lepaskan bagian tengah palang setir (bagian yang biasa ditekan saat membunyikan klakson).
  • Lepaskan kabel klakson.
  • Buka baut tengah setir dengan kunci shock 22-in.
  • Lepaskan lingkar kemudi dari batang setir.
  • Lepaskan kabel Clockspring lama dari batang setir.

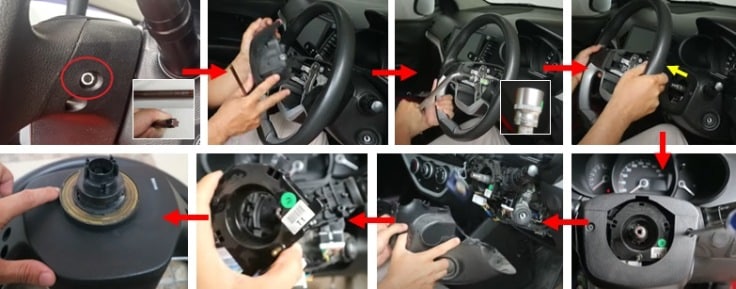

Bongkar Kolom Setir
Bongkar Kolom Setir

Pasang Clock Spiring

  • Lepaskan plastik pada bagian bawah lingkar kemudi dengan membuka baut yang menghubungkannya.
  • Potong bagian bawah plastik tersebut yang posisinya akan digantikan oleh clockspring.
  • Pasang clocksping pada bagian batang setir. Perhatikan posisinya sesuai clip yang tersedia.
  • Hubungkan kabel pada clockspring pada port yang tersedia pada batang setir.
  • Pastikan posisi clockspring kokoh dengan clip di sisi atas, kiri dan kanan terpasang dengan baik.

Pasang Tombol Setir

  • Buka plastik penutup palang setir bagian kiri dan kanan yang akan digantikan posisinya oleh tempat tombol setir. Buka baut pada bagian bawahnya.
  • Pasang port tombol setir, pastikan posisinya rapi.
  • Pasang kembali plastik bagian bawah setir yang telah dipotong sebagainnya.
  • Pasang lingkar kemudi ke batang setir, tapi jangan dikunci dulu dengan baut tengah setir.
  • Hubungkan kabel pada klockspring ke port di masing-masing tombol setir.
  • Hubungkan kabel klakson ke port yang tersedia.
  • Test tombol setir dengan menghidupkan kunci kontak dan nyalakan lampu utama. Jika back-light pada tombol setir menyala, itu berarti tombol tersebut telah terhubung dengan baik.
  • Set koneksi tombol setir dengan head unit. Pastikan berfungsi dengan baik.
  • Kunci lingkar kemudi ke batang setir dengan memasang baut tengah setir dengan kunci shock 22-in.
  • Pasang kembali plastik penutup bagian tengah setir (tombol klakson).

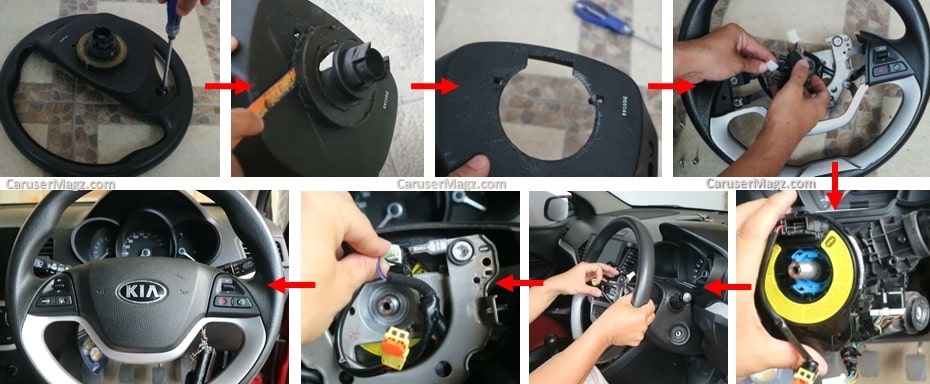

Memasang Tombol Setir Kia All New Picanto
Memasang Tombol Setir Kia All New Picanto

Set Fungsi Tombol Setir di Head Unit

Setelah tombol setir terpasang dengan baik dan head unit android sudah berfungsi. Saatnya mengaktifkan fungsi tombol pada setir.

  1. Buka “Setting” atau pilih langsung “Car Setting” pada pilihan menu di Head Unit.
  2. Pilih “Car Setting”
  3. Pilih “SWC Setting”
  4. Akan keluar pilihan menu fungsi yang akan dihubungkan dengan tiap tombol.
  5. Pilih logo fungsi yang diinginkan, misalnya “Logo Besarkan Volume” atau lainnya, akan keluar pop-up, tapi biarkan saja, jangan ditekan OK.
  6. Tekan tombol Volume Up pada tombol di Setir sekali saja, pop-up pada head unit akan hilang dan ada tanda titik pada logo fungsi tersebut, yang menandakan telah aktif.
  7. Ulangi langkah itu untuk menu fungsi lainnya hingga selesai.
  8. Jika sudah selesai, kembali ke Home Head Unit. Kemudian test fungsi setiap tombol apakah sudah berfungsi.
  9. Setiap tombol bisa memiliki 2 fungsi, yaitu “ditekan pendek” dan “ditekan panjang”. Untuk mengaktifkan fungsi saat tombol ditekan panjang, ulangi langkah di atas, tapi saat melakukan poin-6, tekan tombol lama hingga pop-up hilang. Kemudian pada logo menu fungsi akan ada tanda garis panjang, yang menandakan fungsinya akan aktif jika tombol ditekan lama.
  10. Selesai.

Demikian, semoga tutorial ini membantu Sobat pengguna Kia All New Picanto yang ingin mengganti head unit ke Android layar sentuh dan memasang tombol setir. Lebih bagus lagi jika sekalian memasang kamera parkir, karena Head Unit Android tentu mendukung fitur kamera.
